Как сделать монтаж компьютерной (сетевой) розетки RJ-45 самостоятельно

Компьютерные сети являются неотъемлемой частью нашей жизни и позволяют нам оставаться связанными с остальным миром, работать и обмениваться информацией. Для подключения компьютера к сети нам нужна сетевая розетка RJ-45. Ее установку может выполнить специалист, однако, если у вас есть некоторые знания и инструменты, вы можете самостоятельно сделать монтаж розетки.

Задача может показаться сложной, но в действительности она не так уж и трудна. Для монтажа RJ-45 розетки вам нужны простые инструменты и небольшой набор материалов, которые вы сможете приобрести в любом магазине, занимающемся продажей электрооборудования.

Эта статья поможет вам выполнить монтаж RJ-45 розетки с минимальными затратами и трудностями. Вы получите детальную пошаговую инструкцию, которая позволит своими руками выполнить монтаж розетки. Грамотно выполненный монтаж поможет обеспечить стабильное подключение к сети и избежать неприятных последствий, таких как прерывания связи и нестабильность работы.

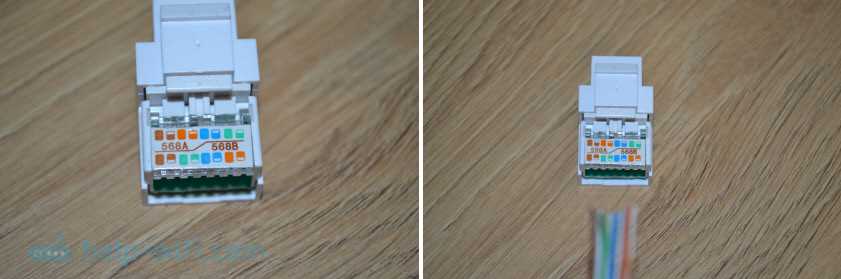

Подготовка

Шаг 1. Соберите необходимые инструменты и материалы

Перед началом монтажа компьютерной розетки RJ-45 необходимо собрать необходимые материалы и инструменты. Вам понадобятся:

• RJ-45 разъемы;
• UTP кабель в соответствии с выбранной категорией;
• перфоратор с набором насадок;
• плоскогубцы;
• ножницы;
• отвертка;
• тестер.

Примечание: Перед выбором категории кабеля убедитесь в соответствии с требованиями Европейского союза, которые необходимы для розеток категорий Cat5e и выше.

Шаг 2. Подготовьте кабель для монтажа

Перед началом монтажа розетки RJ-45 необходимо правильно подготовить кабель. Отрежьте нужный размер кабеля и удалите от него примерно 2 сантиметра изоляции. Далее разведите жилы кабеля в нужном порядке в соответствии с требованиями стандарта:

1. бело-оранжевый;
2. оранжевый;
3. бело-зеленый;
4. синий;
5. бело-синий;
6. зеленый;
7. бело-коричневый;
8. коричневый.

Примечание: Правильное размещение проводов может быть проверено с помощью проверяющего устройства — тестера.

Инструменты и материалы

Инструменты:

• Плоскогубцы;
• Автоматический зажим RJ-45;
• Отвертка;

Материалы:

1. Кабель витой пары категории 5Е или 6;
2. Розетка RJ-45;
3. Кнопочная пластина для розетки;
4. Маркер для кабеля;
5. Кабельные брелки для удержания кабелей на стене.

Подсказка: При выборе кабеля следует обратить внимание на его маркировку и убедиться, что он соответствует выбранной категории. Также стоит учитывать длину кабеля, чтобы она была достаточной для установки розетки в нужном месте.

Материал	Фото
Кабель витой пары категории 5Е или 6	Изображение кабеля
Розетка RJ-45	Изображение розетки
Кнопочная пластина для розетки	Изображение пластины
Маркер для кабеля	Изображение маркера
Кабельные брелки для удержания кабелей на стене	Изображение брелков

Снятие изоляции

Выбор инструмента

Для снятия изоляции с проводов необходимо выбрать специальный инструмент – плоскогубцы с высечкой или специальный инструмент для снятия лезвием волос.

Подготовка проводов

Перед снятием изоляции необходимо отмерить нужную длину проводов и осторожно с помощью ножниц или кусачек обрезать лишнюю часть. Затем зачистить проводок на 1-1,5 см.

Снятие изоляции

Проводок вставить в высечку плоскогубцев на расстоянии от края, равном отмеренной длине зачистки, и слегка прижать лезвие к проводу. Один раз круговыми движениями покрутить инструментом вокруг провода, не притрагиваясь к медной жилке.

После обрезания и затемнения кабеля можно приступить к подключению жил.

Разделка проводов

Необходимые инструменты:

• Кримпер для RJ-45;
• Ножницы;
• Отвертка;
• Электрический скотч;
• Тестер.

Порядок действий:

1. Обнажить провода до 2-3 см с помощью ножниц.
2. Отсортировать провода по цветам.
3. Вставить провода в правильной последовательности в разъем RJ-45. Обычно используется стандарт T568B: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
4. С помощью кримпера надавить на разъем, чтобы провода зафиксировались.
5. Перекрутить провода на разъеме и изолировать каждую пару электрическим скотчем.
6. Проверить правильность сборки с помощью тестера.

Важные моменты:

1. Если провод не зажат достаточно крепко, он может выскакивать из разъема при монтаже.

2. Нельзя перепутать порядок проводов, иначе сигнал не будет передаваться.

3. Необходимо изолировать каждую пару проводов электрическим скотчем, чтобы избежать короткого замыкания.

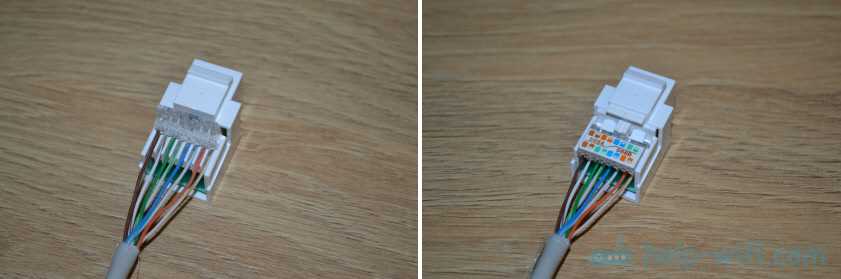

Монтаж разъема на провода

Подготовка к монтажу

Перед монтажом разъема RJ-45 необходимо обрезать кончики проводов на нужный размер и очистить их от изоляции. Для этого можно использовать обычный инструмент для снятия изоляции проводов.

Стоит также проверить порядок следования проводов в кабеле. Для сетевых кабелей используется стандарт TIA/EIA-568B, в котором порядок следования проводов следующий (с левого на правый конец разъема): белый/оранжевый, оранжевый, белый/зеленый, синий, белый/синий, зеленый, белый/коричневый, коричневый.

Монтаж разъема

Для монтажа разъема RJ-45 на провода необходимо вставить их в нужные отверстия. Следует убедиться, что провода вставлены на нужную глубину и правильно расположены. После этого прижмите кабель у основания разъема и проверьте, что он не выпадет.

Заключение

Монтаж разъема RJ-45 на провода не является сложной задачей, если вы следуете указанным выше шагам. Важно помнить, что правильный порядок проводов и точная длина клиньев при креплении разъема могут существенно повлиять на качество подключения. Поэтому важно терпеливо и аккуратно выполнить каждый шаг.

Тестирование и проверка

Проверка правильности запуска проводки

Перед тестированием необходимо убедиться в правильности запуска проводки от места установки розетки до места подключения в сеть. Для этого проверьте, что каждый проводник подключен к правильному контакту на обоих концах.

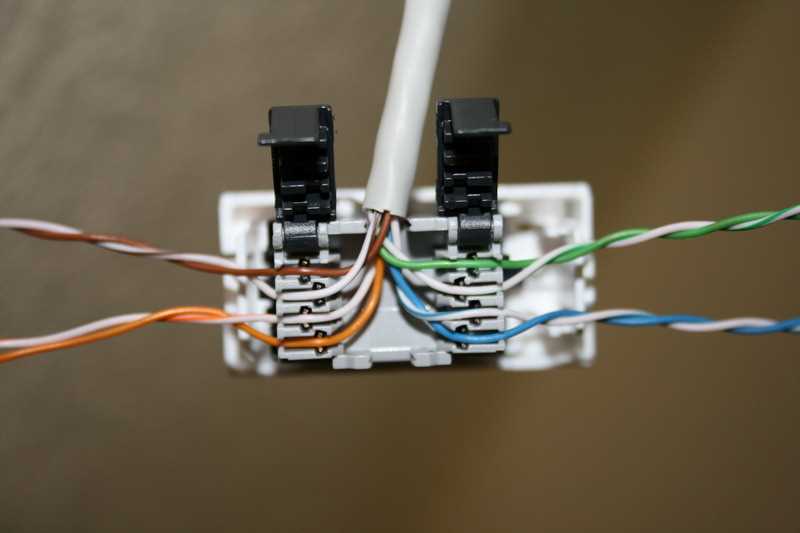

Использование тестера кабеля

Для тестирования кабеля RJ-45 используйте специальный инструмент – тестер кабеля. Подключите один конец кабеля к порту «ТХ» на тестере, а другой конец к порту «РХ». Запустите тестирование и дождитесь результатов на экране.

Результаты тестов обозначат цвет каждого проводника, который работает правильно. Если появляются ошибки, это может быть связано с неправильной проводкой и/или сломанным проводником. В таком случае необходимо проверить правильность подключения проводника и, возможно, заменить сломанный проводник.

Проверка скорости передачи данных

После тестирования правильности проводки и кабеля проверьте скорость передачи данных через соединение, используя специальный программный обеспечение для проверки скорости интернета. Если скорость передачи данных начинает заметно ухудшаться, причина может быть в неисправности кабеля или сетевого подключения.

Иногда проблемы со скоростью могут быть вызваны конфликтом IP-адресов или проблемами с маршрутизатором. В этом случае следует обратиться к квалифицированному специалисту.

Ответы на вопросы

Какая разница между RJ-45 и RJ-11?

Между ними есть несколько различий: количество контактов, способ подключения и принцип работы. RJ-45 используется для передачи данных в сети Ethernet, а RJ-11 для телефонных соединений.

Какие инструменты нужны для монтажа RJ-45 розетки?

Вам потребуется монтажный инструмент, проволока, нож с обрезиненной рукояткой, кримпер, тестер и кабель с разъемами RJ-45.

Как правильно подключить провода к RJ-45 розетке?

Сначала нужно разрезать изоляцию провода на необходимую длину, затем распределить жилы по цветам и вставить их в соответствующие отверстия RJ-45 разъема. После этого провода нужно отрезать и зажать специальным инструментом.

Для чего нужен кабель типа «кроссовер»?

Кабель кроссовер используется для соединения двух сетевых устройств напрямую, без использования коммутатора или маршрутизатора.

Можно ли использовать недорогой кримпер для монтажа RJ-45 розеток?

Недорогой кримпер может быть использован для монтажа RJ-45 розеток, но его качество может быть не очень высоким. Это может привести к нестабильной работе сети и периодическим сбоям.

Как определить правильность подключения RJ-45 розетки?

Для проверки правильности подключения RJ-45 розетки можно воспользоваться тестером. Это устройство определяет наличие сигнала на каждой жиле и позволяет выявить ошибки.

Можно ли использовать кабель UTP категории 5 для современных сетей?

Кабель UTP категории 5 может быть использован для современных сетей, но его пропускная способность меньше, чем у более новых кабелей. Для чувствительных к скорости передачи данных приложений лучше использовать кабели более высокой категории.

Какой цвет провода к чему относится?

В сети Ethernet каждому проводу соответствует свой цвет. Например, белый/зеленый — для передачи данных, зеленый/белый — для приема, оранжевый/белый — для передачи данных, синий/белый — для приема, коричневый/белый — для синхронизации.

Что такое «радиус загиба» кабеля?

Радиус загиба кабеля означает минимальный радиус поворота, который может быть применен при укладке кабеля. Необходимо учитывать радиус загиба, чтобы не повредить кабель и не ухудшить его работоспособность.

Как выбрать правильный кабель для сетевой среды?

Для выбора правильного кабеля для сетевой среды необходимо учитывать длину сегмента, скорость передачи данных, тип и количество подключаемых устройств, особенности окружающей среды и другие факторы. Наиболее универсальным считается кабель категории 6.
